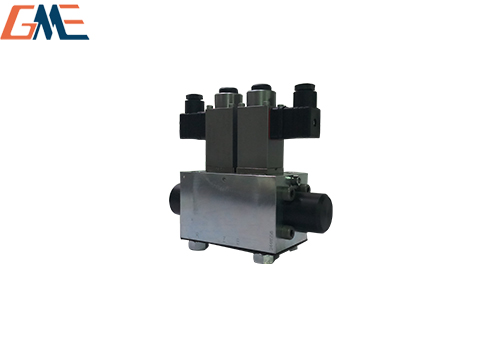

哈威 HSF 4 D-G-24（標準寫法：HSF 4 D-G24）是德國 HAWE 生產的電液換向閥（滑閥式），屬于高壓大流量的板式連接閥。

一、型號含義解析

HSF：系列代號，電液驅動滑閥式換向閥

4：規格（通徑 NG16）

D：閥芯機能（4/3 換向閥，中位封閉）

G24：電磁線圈電壓 24V DC

二、核心技術參數

工作壓力：主油口 (P, A, B, R) 400 bar；控制油口 (Z, X) 160 bar

最大流量：160 L/min

通徑：NG16

重量：約 5 kg

換向時間：開啟 50~60 ms；關閉 110~140 ms

安裝：板式連接（底板需用戶自備）

介質：礦物油（ISO VG 10~68）

溫度：-25°C ~ +80°C

三、結構與特點

全鋼閥體，表面氮化 / 鍍鋅，耐高壓、耐腐蝕

硬化、珩磨閥芯，配合精密，內泄漏極低

先導閥：WN1H 型無泄漏球閥

無沖擊換向：可通過節流螺釘調節開關時間

任意安裝位置

四、典型應用

礦山機械、石油設備

重型工程機械、起重機械

高壓液壓系統（400 bar 級）

大流量執行元件控制
