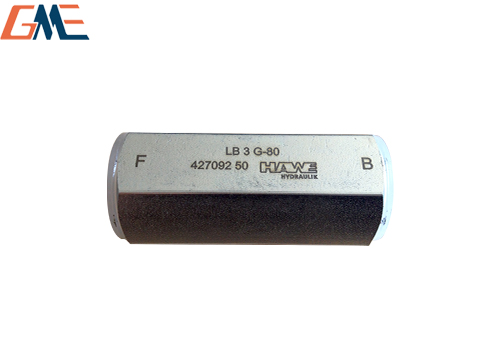

HAWE 哈威 LB-3-G-80 是德國哈威（HAWE）的螺紋插裝式管路防破安全閥（防爆閥 / 失速保護閥），用于高壓液壓系統，防止管路爆裂時油缸失控下墜。

一、型號釋義

LB：系列代號，Line rupture protection valve 管路防破閥

3：尺寸規格（3 系列）

G：安裝形式，G = 管螺紋 / 插裝式

80：額定流量 80 L/min

二、核心技術參數

最大工作壓力：500 bar（超高壓）

額定流量：80 L/min

開啟狀態：正常通油時閥常開，壓降小

關閉特性：流量超過設定值（管路破裂）瞬間關閉，硬密封零泄漏

安裝方式：直接旋入油缸油口（通常無桿腔側）

閥體材質：高強度合金鋼，表面防銹處理

適用油溫：-20℃ ~ +80℃

三、工作原理

正常工況：油流正向通過，閥板被彈簧頂開，阻力很小。

管路爆裂：回油背壓驟降、流量激增，流速產生的壓差力 > 彈簧力，閥板瞬間壓向閥座，切斷油路、鎖死負載，防止油缸失控下落。

復位：故障排除、系統重建壓力后，閥自動重新開啟。

四、典型應用

高空作業平臺、隨車吊、汽車吊

液壓油缸（升降 / 變幅 / 伸縮缸）

重載運輸車輛（低平板車、特種運輸車）

船舶、盾構、礦山機械等高壓安全關鍵回路

五、安裝要點

直接擰在油缸無桿腔油口，靠近缸體。

流向：進油→閥→油缸（閥體有流向標記）。

可與單向閥組合，實現雙向保護。
