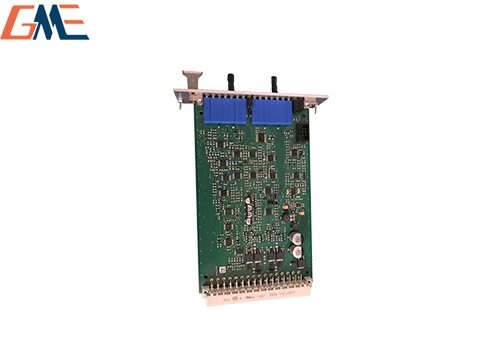

哈威 EV-22-K-5-12/24 是德國哈威（HAWE）公司生產的一款比例放大器。

一、功能與應用：

比例閥控制：具有兩個互相獨立運行的比例放大器，調節精度良好，能同時控制三位三通或三位四通的比例閥，可通過閥的雙比例電磁鐵來操縱，用于控制帶 E 或 E/A 操作的 PSL (V) 型或 SWS2-MP 型等的兩個電磁鐵的比例方向滑閥。常用于機床、注塑機、工程機械等液壓系統中，對液壓系統中流量、壓力等參數進行精確控制。

信號轉換與放大：將輸入的電信號轉換成相應的控制電流來驅動比例電磁閥，實現對液壓系統的精確控制。

二、技術特點：

電源適應性：一個放大器可以適配 12VDC 和 24VDC 兩種電源，能滿足不同的電源環境需求。

電壓穩定：帶有抗短路的電壓調節器，可產生 5VDC 或 10VDC 的穩壓電源，為放大器內部的各個功能元件提供穩定的工作電壓，保證了放大器的穩定性和可靠性。

斜坡時間可調：帶有可分別設定上升和下降時間的斜坡發生器，通過調節斜坡時間，可以使比例閥的開啟和關閉過程更加平穩，避免液壓系統中的沖擊和振動，提高系統的穩定性和使用壽命。

顫振功能：帶切斷功能以及可調顫振幅值的顫振發生器，顫振頻率約 55Hz。顫振功能可以有效防止比例閥閥芯卡死，提高比例閥的響應速度和控制精度。

保護與指示功能：具有輸出短路和接地短路保護功能，以及斷線指示功能。當出現故障時，僅進行故障顯示而不切斷功能，即整個電液系統在故障排除后能立即再工作，減少了因故障導致的停機時間。同時，數字微控制器可指示電流輸入、運行狀態和故障監視，方便用戶對放大器的工作狀態進行實時監測和診斷。

安裝與使用：該比例放大器可供作為安裝導軌的模塊，也可選作卡夾式安裝。在使用過程中，需要根據具體的液壓系統要求和比例閥參數進行正確的接線和參數設置，以確保放大器能夠正常工作并發揮最佳的控制效果。
