| 型的型號 | a | b | l | l1 | l2 | l3 | l4 |
| CMV 1 | 35 | 1 | 51 | 27 | 30 | 18 | 12 |
| CMV 2 | 45 | 1 | 59 | 35 | 37 | 20 | 13 |
| CMV 3 | 45 | 1.5 | 79 | 35 | 48 | 20 | 14 |

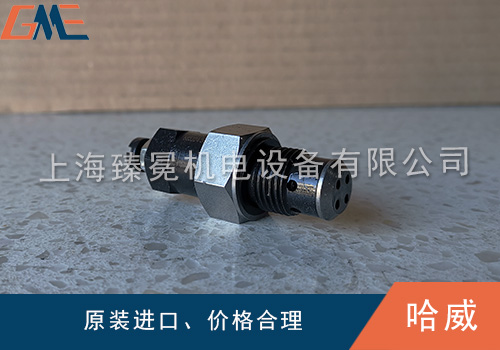

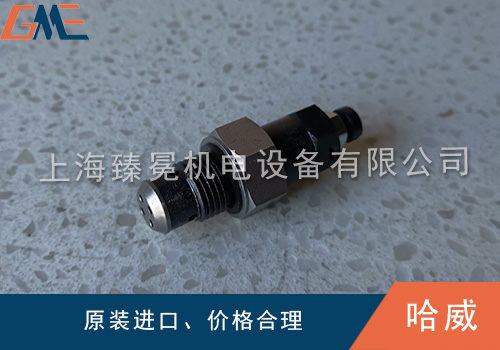

| 名稱 | 螺旋插裝直動式壓力閥 |
| 結構 | 根據型式分為球閥或滑閥 |
| 材料 | 鋼制閥體滲氮處理，密封螺帽：鍍鋅處理，內部有功能零件淬硬研磨，鋼球由軸承鋼制造 |
| 安裝位置 | 任意 |
| 質量 | 160g |
| 壓力 | 94bar |
| 靜態超載的能力 | 在旋緊螺紋和密封螺帽時約為zui大壓力Pmax的2倍（Pmax=500bar） |
| 工作液體 |
液壓油按DIN 51524 粘性范圍：約4-1500mm2/s zui佳粘度：約10-500mm2/s 運行溫度在+70℃以內時，同樣適合適用HEPG型（聚烷基乙二醇）和HEES型（合成脂）可生物分解工作液 |
| 溫度 | 環境溫度：約-40...+80℃ |
| 油溫 |
-25...+80℃，請注意粘度范圍 起動溫度允許低至-40℃（注意起動粘度）但隨后的穩定運行溫度至少升高20K 可生物降解工作液：注意生產廠家根據的數據?？紤]到密封件材料的兼容性，溫度不得高于+70℃ |
