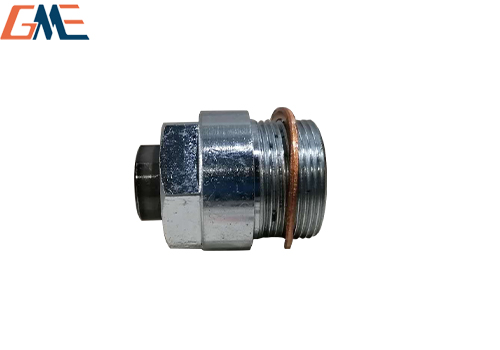

哈威 HSE-20-15 是德國 HAWE 生產的 單作用、彈簧復位、螺紋旋入式高壓夾緊油缸。

一、型號含義

HSE：旋入式（螺紋安裝）單作用夾緊油缸系列

20：活塞直徑 20 mm

15：額定行程 15 mm

二、核心參數

類型：單作用，彈簧復位

最大工作壓力：500 bar (50 MPa)

理論夾緊力 (@500 bar)：約 15700 N (15.7 kN)

復位方式：內置強力彈簧

安裝方式：螺紋旋入式

材質：鋼質殼體，鍍鋅防腐處理

重量：約 0.12 kg

三、主要特點

超高壓、小體積：500 bar 高壓，適合狹小空間大推力應用

彈簧可靠復位：失壓自動回程，無需反向油路

螺紋直接安裝：無需法蘭，安裝簡便、剛性好

耐腐蝕：全鋼鍍鋅，適配工業環境

四、典型應用

機床導軌、工作臺、滑臺 夾緊 / 鎖緊

工裝夾具、工件壓緊

沖壓、折彎、剪切等 無切削成型設備

旋轉部件、分度盤 定位鎖緊

五、相近型號參考

HSE-20-10（20mm 缸徑，10mm 行程）

HSE-20-20（20mm 缸徑，20mm 行程）

HSE-16-15 / HSE-24-15（同行程，不同缸徑）
