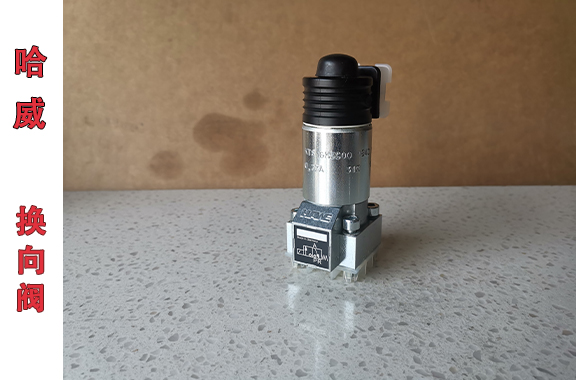

哈威 G 3-1-A 24 電磁截止式換向閥的核心工作原理是電磁鐵驅動 + 鋼球密封 + 彈簧復位，通過電磁力與彈簧力的交替作用，實現油路的通斷或換向，屬于 2/2 通或 3/2 通的開關型閥（具體取決于閥芯機能）。

一、其工作過程可分為兩個狀態：

斷電狀態（彈簧復位，常態位）

電磁鐵未通電時，內置復位彈簧處于自由伸展?fàn)顟B(tài)，彈簧力推動閥芯，使閥芯端部的密封鋼球緊緊壓在閥座上，此時對應油路處于截止?fàn)顟B(tài)。

對于常閉型（NC），進油口與出油口斷開，回油口封閉；對于常開型（NO），進油口與出油口導通，此狀態為閥的初始工作位。

通電狀態（電磁驅動，切換位）

給 DC 24V 電磁鐵通電后，電磁鐵產生電磁吸力，克服復位彈簧的彈力，拉動閥芯軸向移動，密封鋼球脫離閥座，此時對應油路導通。

進油口的液壓油可通過閥芯內部通道流向出油口，完成油路的切換；若為 3/2 通閥，還會同時實現某一油口的通斷切換。

二、關鍵特性的原理支撐

無泄漏：鋼球與閥座采用精密研磨配合，閉合時能完全阻斷油路，適合保壓、鎖緊等對泄漏要求高的回路。

高壓適應：閥體與閥芯均為高強度鋼材，閥芯采用壓力平衡結構，液壓油的作用力被抵消，電磁鐵只需較小吸力即可完成切換，保證 315 bar 高壓工況下穩定工作。

復位可靠：斷電后彈簧立即推動閥芯復位，無需依賴液壓油壓力，即使系統卸壓也能確保閥回到常態位，提升回路安全性。
