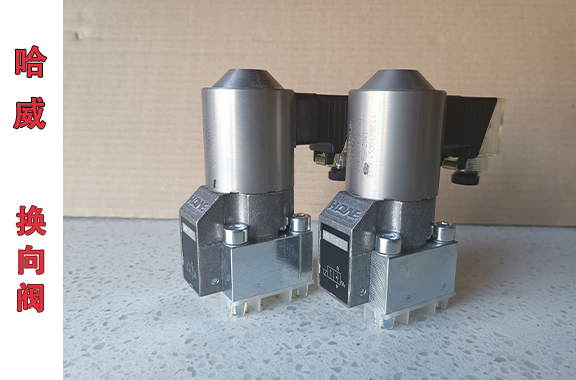

哈威 GS?2?2?L?24 是二位二通、電磁驅動、彈簧復位、板式安裝的截止式換向閥。

一、基本型號與結構

型號：GS?2?2?L?24（GS2 系列，規格 2，機能 2，L 型線圈，24VDC）

類型：2/2 截止式電磁換向閥（零泄漏鋼球密封）

驅動：單電磁鐵 + 彈簧復位（斷電回位）

安裝：板式安裝（符合 DIN 24340 / ISO 4401）

重量：約 1.2–1.5 kg

二、液壓性能參數

最大工作壓力：500 bar（短時可達 700 bar）

額定流量：25 L/min

介質：礦物油、水乙二醇（HFA）、合成酯（HEES）

介質溫度：?40°C ～ +80°C

環境溫度：?40°C ～ +80°C

內泄漏：零泄漏（鋼球錐面密封）

三、電氣參數

線圈電壓：24 V DC

線圈類型：L 型（接線 / 插頭形式，與 G24 閥體通用）

防護等級：IP65（標準線圈）

功率：約 24 W（典型值）

四、油口與機能

通徑：NG06（規格 2）

油口：P（進）、A（出）、T（回）

機能：2/2 常閉（斷電：P→A 關，A→T 通；通電：P→A 通，A→T 關）

五、材料與特性

閥體：鍛鋼 / 鑄鋼

閥芯 / 鋼球：硬化鋼

密封：氟橡膠（FKM）

特點：高壓、零泄漏、抗污染、換向平穩、壽命長
