派克射流管伺服閥是美國五十年代末研制的軍用產品，目前主要應用在軍用飛機，民航客機，汽輪機，核電等領域。
美國生產射流管伺服閥的廠家Abex航空公司已被Parker收購，其主要型號包括405,410,415,420,425,450等。1965年至1971年的7年間，美國波音公司曾對其使用的9000臺ABEX410射流管伺服閥進行追蹤調查，其平均故障間隔時間為115000小時(相當于13年壽命期)，足以驗證其可靠性高、使用壽命長的優點。而在84個故障中，83個因密封圈年久老化漏油所致，而伺服閥的性能良好。

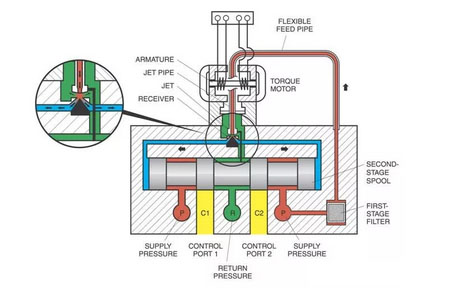

伺服閥在零位
高壓油流經與力矩馬達相連的射流管，上進下出，到達接收器。與主閥芯相連分別有一個節流孔。當伺服閥在零位時，射流管在接收器的中間，閥芯兩端壓力相等。

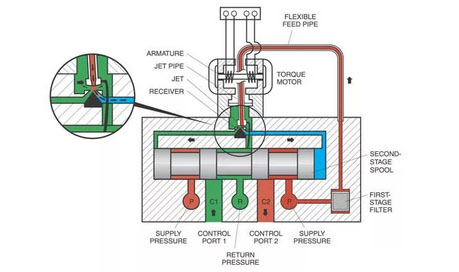

當力矩馬達輸入電流時
電磁力矩使得銜鐵和與其相連的射流管偏轉一定角度。正負電流使得射流管向左或者向右偏轉。射流管的運動，使得閥芯兩端產生壓差，閥芯從而運動。當閥芯運動時，反饋彈簧桿拉動射流管反方向運動，朝著接收器的位置。
當反饋彈簧桿的彈簧力與電磁力相等時，射流管再次回到接收器中位，在閥芯兩端產生相等壓力，閥芯運動到新的位置停止。這樣，液壓油從主級閥的壓力油口流至油缸口C2，經過油缸之后，并從油缸口C1返回油箱。
反向的電流信號導致閥芯反向運動，從而改變執行器的運動方向。

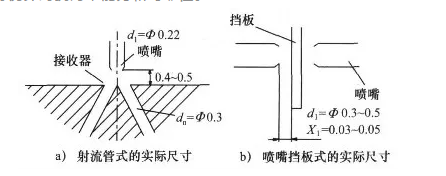

噴嘴擋板伺服閥的蕞小尺寸在先導級噴嘴與擋板的間隙，約為0.03~0.05mm，污染顆粒往往很容易在此堵塞、卡死。射流管伺服閥的蕞小尺寸在噴嘴處為0.2~0.4mm，是噴嘴擋板式伺服閥蕞小尺寸的5~10倍，大約0.2mm的顆粒很容易通過，因而其抗污染能力提高了一個數量級。此外，更高的閥芯驅動力和更長的主閥芯行程使得射流管伺服閥具有優異的抗污染能力和可靠性。
