派克比例閥的故障小診斷，了解嗎？
2019-03-18 14:36??來源：??? 發布者：上海臻冕
派克比例閥一般應用在具有準確位置控制和速度控制的場合，比如：航空、航天和汽輪機等等行業中，比例閥可用于流量和壓力的控制，但是大多數情況下還是可以作為方向控制閥。

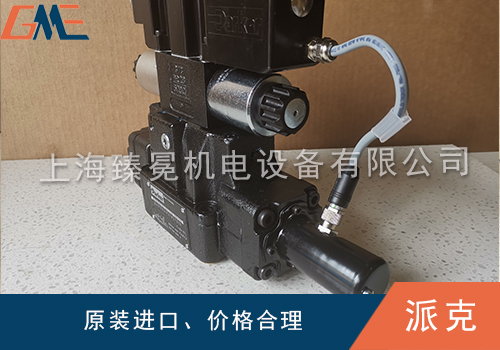

 派克比例閥
比例閥一般都是統一的功能:控制液壓缸或馬達的方向和速度，通過使用反饋裝置諸如線性位移傳感器或者旋轉編碼器，執行器的位置可以被控制。

直動式方向閥
直動式方向閥用于流量大約在100L/min或者是在更少的場合，其集成了先導閥和主級閥，用于有更高流量要求的場合。要是液壓閥能夠正常的工作，具有放大器并對其供電，典型的供電一般是在24V，并接至放大器，指令電壓來自于PLC，其決定了閥芯的位置，在某些情況下，可以不用使用信號。
 派克比例閥
當液壓缸運動時，位移傳感器發送一個模擬的或者數字的反饋信號至PLC。例如，如果每運動0.0254mm發送一個數字脈沖至PLC，活塞桿運動直至得到12000個的脈沖反饋，表明運動了305mm。指令電壓接著降為零，比例閥閥芯再次運動至“電氣關閉”位置。液壓缸保持位置，直至改變指令移動至新的位置之前。

帶集成電子放大器的閥
目前的趨勢是把放大器集成安裝在比例閥上面。這通常被叫做On Board Eletronic（OBE）。閥的工作原理與外置放大器一樣。常用的OBE采用7針連接器。供電輸入在針腳“A”和“B”。
為了從PLC檢查指令電壓，針腳“D”插入的是紅色，針腳“E”插入的是黑色。取決于來自PLC的信號，指令電壓應該在0-10V之間。
