美國parker派克軸向柱塞泵的工作原理
2019-03-28
13:29??來源：??? 發布者：上海臻冕

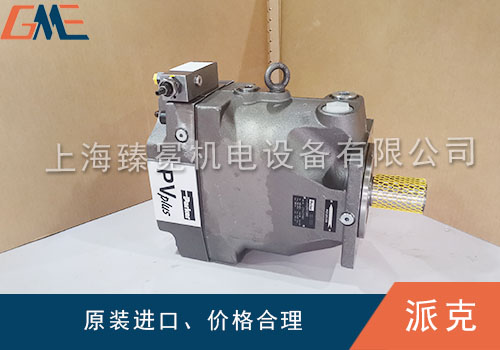

parker派克軸向柱塞泵中的柱塞是軸向排列的。當缸體軸線和傳動軸軸線重合時，稱為斜盤式軸向柱塞泵；當缸體軸線和傳動軸軸線不在一條直線上，而成一個夾角γ時，稱為斜軸式軸向柱塞泵。
軸向柱塞泵由傳動軸帶動缸體旋轉，斜盤和配油盤是固定不動的。柱塞均布于缸體內， 柱塞的頭部靠機械裝置或在低壓油作用下緊壓在斜盤上。斜盤法線和缸體軸線的夾角為γ。當傳動軸圖示方向旋轉時，柱塞一方面隨缸體轉動，另一方面，在缸體內作往復運動。顯然，柱塞相對缸體左移時工作容腔是壓油狀態，油液經配油盤的吸油口吸入；柱塞相對缸體右移時工作容腔是壓油狀態，油液從配油盤的壓油口壓出。缸體每轉一周，每個柱塞完成吸、壓油一次。如果可以改變斜角的大小和方向，就能改變泵的排量和吸、壓油的方向，此時即為雙向變量軸向柱塞泵。
當傳動軸在電動機的帶動下轉動時，連桿推動柱塞在缸體中作往復運動，同時連桿的側面帶動活塞連同缸體一同旋轉。配油盤是固定不動的。如果斜角度γ的大小和方向可以調節，就意味著可以改變泵的排量和吸、壓油方向，此時的泵為雙向變量軸向柱塞泵。

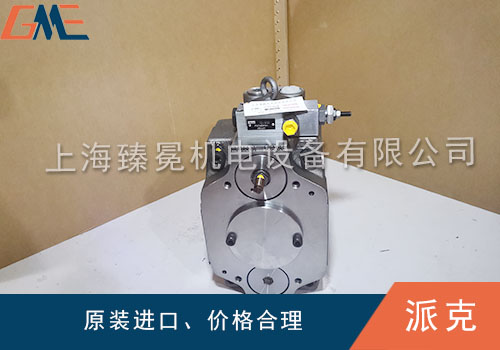

parker派克軸向柱塞泵的傳動軸通過花鍵帶動缸體旋轉。柱塞(七個)均勻安裝在缸體上。 柱塞的頭部裝有滑靴，滑靴與柱塞是球鉸連接，可以任意轉動。由彈簧通過鋼球和壓板將滑靴壓靠 在斜盤上。這樣，當缸體轉動時，柱塞就可以在缸體中往復運動，完成吸油和壓油過程。配油盤與泵的吸油口和壓油 口相通，固定在泵體上。
另外，在滑靴與斜盤相接觸的部分有一個油室，壓力油通過柱塞中間的小孔進入油室，在滑靴與斜盤之間形成一個油膜，起著靜壓支承作用，從而減少了磨損。
