選擇派克比例閥，要不要LVDT?
2019-04-01 16:37??來源：??? 發布者：上海臻冕
美國派克比例閥技術變得越來越司空見慣，人們經常討論關于比例閥技術的應用，安裝和調試等問題。在一個具體的應用中如何選擇比例閥，有許多因素需要考慮，比如額定流量，閥芯結構，中位特性，通訊協議，是帶集成放大器還是外置式放大器，或者制造商的一些特殊要求等。

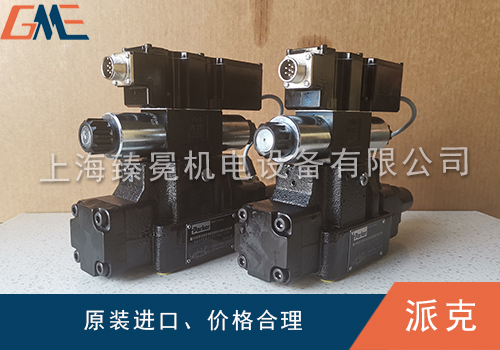

 派克比例閥

精度
LVDT監測閥芯位置并把實際位置反饋到控制器，并把校正信號發送給電磁鐵。由于摩擦，沒有LVDT的閥精度只有1~2%，對大多數典型應用是足夠了。當我們使用帶LVDT的閥時，控制精度可達0.1%。

響應
由于反饋環校正都在毫秒級，具有LVDT的閥在指令信號從0~100%變換時，某些情況響應時間可達10ms。非LVDT的閥，其通常在30~50ms之間。如果系統要求指令信號變化時輸出需要快速跟蹤響應，這就顯得非常重要了。

流量
非LVDT反饋的閥是開環，指令信號到達放大器之后，相應地電流信號會提供給電磁鐵。此處電流與電磁力正比例，線性關系。電磁力克服彈簧作用力，推動閥芯，直至彈簧力與電磁力平衡為止。這種力的平衡在特定的閥芯行程（如50%）是非常精確的。如果內部的液動力阻止閥芯達到期望的指令位置，非LVDT閥也沒有什么校正措施。帶LVDT的閥控制就完全不同了。指令信號給定之后，閥芯移到指定的位置。如果閥芯并沒有達到該位置，指令控制電流就會上升，直至達到預定位置。閥體內的紊流液動力作用于閥芯，與電磁力相反。由于這個原因，你會發現在一些制造商的樣本中，同樣額定流量的閥，具有LVDT的實際流量可以更高一些。

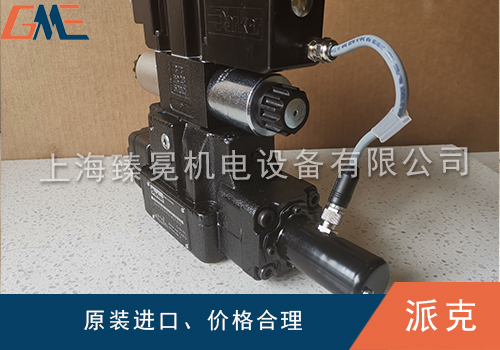

 派克液壓閥
可靠性
當閥長期處于零位需要克服啟動淤積的時候，帶LVDT的比例閥具有校正位置的能力是非常重要的，特別是對于高壓系統。大多數系統，液壓油清潔度是足夠的（也許并不完美），非LVDT閥也能工作得很好。然而，對很多苛刻要求的系統，情況可能就不一樣了。比如，非LVDT閥控制油缸速度30%的時候，只需要30%的電磁力來移動閥芯，但是如果閥芯有淤積，該力就不夠了。帶LVDT的閥具有糾錯功能，此時甚至可能會輸出電流來驅動電磁鐵以達到期望位置。正是這個原因，一些制造商在樣本中就提到帶LVDT的閥，其蕞高電流相對會高一些。

診斷
閥上的LVDT一個非常有用的現場診斷工具。如果你可以看到給定指令信號后閥芯在移動，我們就可以排除不是比例閥的故障了。這樣可以節省大量的時間來檢查現場其它問題。

在一些要求嚴格的應用中，可以實時監測閥芯位置變化，并與指令信號做對比。如果監測到閥芯實際位置比期望延遲幾毫秒，就可以考慮更換舊閥了。

最后
之前也許你并沒有認真考慮過帶LVDT的閥會給你帶來哪些好處，不過在此之后，希望你能夠更加清楚的去做出選擇。
